Система мониторинга морских радиобуев

Данное изделие предназначено для установки в портовых службах, спасательных морских центрах, а также центрах связи ГМССБ. Показана возможность установки и эффективного использования такого приемника в наземных спасательных центрах МЧС.

Изделие СМ АРБ это стационарный наземный высокочувствительный приемник сигналов АРБ Коспас-Сарсат, который позволяет принимать и декодировать локальные аварийные или тестовые сигналы, переданные любым АРБ, работающим в канале 406 МГц. Система интегрируется с ПК и, с помощью специального программного обеспечения, позволяет визуально наблюдать и обрабатывать поступающие сигналы бедствия, а также отслеживать координаты бедствия, в случае если АРБ имеет встроенный GPS.

Система предназначена для мониторинга и обработки сигналов следующих изделий: EPIRB, SASS, PLB, ELT.

В приёмнике предусмотрена возможность приема сигнала в любом из каналов диапазона 406 МГц: от 406, 022 до 406, 060, что гарантирует уверенный прием от всех действующих, а также потенциально разработанных аварийных радиобуев.

Рекомендована для установки в портах, на аэродромах для обнаружения ложных включений АРБ, быстрой проверки работоспособности.

Имеется возможность объединения мониторов в распределенную сети и сбор данных на удаленном сервере (рабочем месте).

Области эффективного использования

Система имеет несколько основных потенциальных областей эффективного использования.

Интегральная часть спасения при бедствии

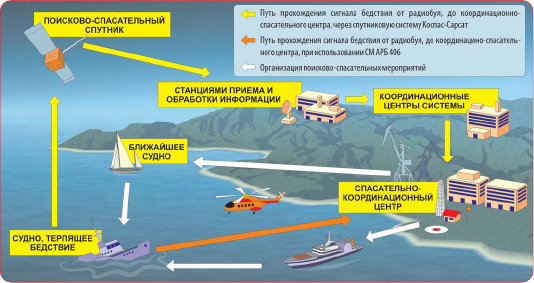

Монитор позволяет провести ускоренный прием аварийного сигнала в локальной зоне ответственности служб спасения, а также, при интеграции с системой АИС, визуализировать полученные сигналы с определением координат бедствия. При этом, оператор сразу видит все ближайшие суда, способные оказать помощь.

Сокращение времени передачи информации о принятом сигнале бедствия спасательным центром может составлять от 5 до 30 минут по сравнению со стандартным способом оповещения через спутник. Даже если учитывать, что основные районы плавания перекрыты геостационарными спутниками и сигнал бедствия будет принят с первой посылки, время задержки составляет не менее 5-10 минут, а на экваторе может достигать и 40 минут.

Система аттестации и контроля

Прибор позволяет проводить ежегодную или плановую проверку аварийных радиобуев через эфир при передаче сигнала с судна, что наглядно демонстрирует работу АРБ, на основании чего, может быть выписан акт проверки работоспособности.

Монитор аварийныйх радиобуев позволяет своевременно отследить и провести анализ ложных сигналов бедствия в локальной зоне, на основании чего, дает возможность взымать штрафы, согласно рекомендациям Коспас-Сарсат, за неаккуратное пользование АРБ и посылку ложных сигналов.

Повышение эффективности спасательной операции

Портовый вариант системы оснащён приёмником сигналов АИС, благодаря чему оператор комплекса видит на терминале полную картину происходящего в локальной зоне, а именно ближайшее судно к объекту терпящему бедствие и, посредством УКВ связи, может ускоренно связаться с ним и направить на спасение.

Экономическая составляющая и коммерческая выгода данного оборудования

Изделие СМ АРБ позволяет портовым службам самостоятельно проводить проверку аварийных радиобуев через эфир, что наглядно демонстрирует работоспособность и экономит для судовладельца время на ежегодной проверке АРБ, необходимой согласно требованиям ИМО. Портовые власти, проверяющие наличие документов на судне, имеют возможность выписывать акт годовой проверки АРБ и добавлять его к стоимости портовых услуг.

Комплектация системы

Система состоит из основного блока приема данных с интерфейсами интеграции, антенного кабеля, а также стационарной антенны для крепежа на открытом воздухе. Приёмный блок соединяется с ПК посредством USB-кабеля. Комплект поставляется с программным обеспечением для обработки данных. Система принимает и декодирует все сигналы Коспас-Сарсат.

В базовом варианте системы предусмотрено сопряжение ПО с основными носителями картографии для отображения морских АРБ со встроенным GPS. В расширенный вариант поставки входит приемник АИС и ПО для судов, на которых установлены АИС класса А или B.

Предусмотрена возможность создания расширенной сети приёмников, расположенных удаленно, с помощью протоколов Ethernet для достижения глобального покрытия сети.

Основные характеристики:

Прибор позволяет принять любые сигналы на частоте 406МГц в диапазоне от 406.022 до 406.060МГц тем самым покрывая весь диапазон Cospas-Sarsat и радиобуи всех поколений.

• Мониторинг сигналов АРБ в реальном времени;
• Интеграция с ПК через USB интерфейс;
• Прием, декодирование и визуализация данных всех аварийных радиобуев системы Коспас-Сарсат;
• Отслеживание тестовых посылок для плановой или ежегодной инспекции АРБ;
• Автоматическое измерение уровня принимаемого сигнала в канале 406 МГц и оценка расстояния до АРБ без GPS. Определение координат и расстояний АРБ со встроенными GPS, GLONASS или GALILEO;
• Ведение базы данных принятых сигналов АРБ;
• Мониторинг всех действующих каналов системы Коспас-Сарсат диапазона 406 МГц, в том числе и тех, которые могут потенциально использоваться.

Основные технические характеристики:

• Питание СМ АРБ - 5 ...12 V;
• Потребляемая мощность - не более 3 W;
• Чувствительность на частоте 406 МГц - 115 dBm (0,4 мкВ);
• Габаритные размеры - 165x130x35 (мм);
• Декодирование любых типов сообщений Коспас Сарсат

Комплект поставки

• Блок приёмника
• Антенный кабель
• Внешняя антенна
• USB кабель для ПК
• Блок питания
• Руководство пользователя (English)
• Программное обеспечение
